Niveles láser Rotativos

El nivel láser rotativo es el más completo y profesional que podemos adquirir en el mercado. Este tipo de niveles están dirigidos a aquellos trabajos de topografía, tales como nivelación de carreteras, nivelado de terrenos, calculo de pendientes, relleno de concreto, etc.

A continuación, te explicamos todas las características y los proyectos en los que son más utilizados para que no te queden dudas al respecto y elijas el mejor nivel laser para ti.

¿Qué es un nivel láser rotativo?

Los niveles laser rotativos se caracterizan por tener un cabezal desde donde se encuentra la luz laser, la cual rebotará en las paredes. Este tipo de niveles se diferencian de los demás, en varios aspectos:

1. Trazan una línea laser continua sobre las paredes. Es decir que obtendremos una línea continua sobre todas las paredes de la estancia en la que estemos usando el láser (360º). Este tipo de ventajas son muy útiles, ya que no tendremos que mover nuestro nivel para poder trazar líneas sobre cada una de las paredes.
2. Es perfecto para exteriores: Este tipo de niveles son muy potentes, y se puede utilizar perfectamente en exteriores, gracias a su potencia, el láser llegará muy lejos. El rango de distancia promedio está en los 150 metros de radio, aunque existen algunos que pueden llegar a los 500 metros.
3. Disminuye considerablemente el tiempo de la labor: Este tipo de niveles son rápidos a la hora de auto nivelarse y reducen el tiempo para calcular la línea laser.

Partes de un nivel láser rotativo

Por lo general, los niveles laser cuentan con 3 componentes principales:

• Diodo laser: Este es el elemento eléctrico que produce la línea de luz laser. Este tipo de diodos suelen trabajar con una longitud de onda de 635 nm, lo que se traduce en una línea de color rojo, aunque últimamente se han visto aquellos que trabajan con longitudes de onda diferentes, sobretodo aquellos que utilizan líneas verdes.
• Módulo de nivelación: Este es el componente encargado de nivelar el instrumento. Está conformado por un péndulo en el interior del nivel, el cual está unido a un imán para conseguir la nivelación más rápidamente.
• Rotor giratorio: Este componente es el que permite que el punto laser pueda extenderse horizontalmente, pudiéndose observar los 360º.

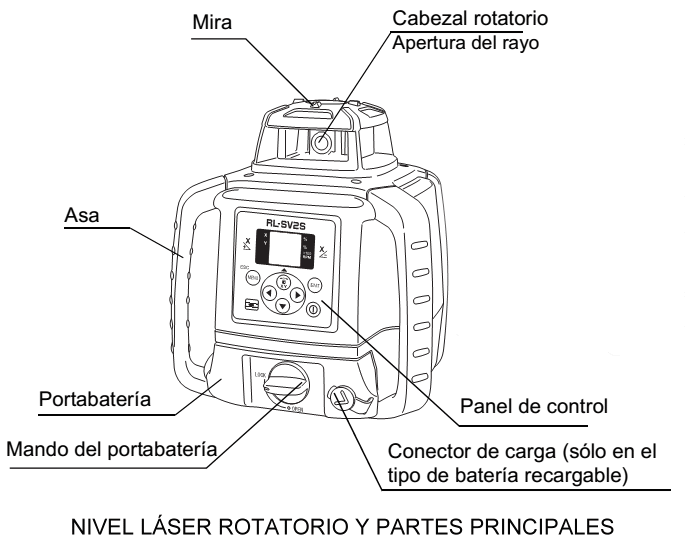

Externamente, los niveles rotatorios cuentan con las diferentes partes que se muestran en la imagen:

Características y funciones del nivel láser rotatorio

Lo primero que debemos tener en cuenta es que los niveles laser rotativos tienden a ser diferentes estructuralmente en comparación con otros niveles. Los niveles rotativos son un poco mas grandes, ya que están pensados para trabajos con nivelación topográfica.

En el cabezal de estos niveles se encuentra el diodo láser que emite un punto, el cual gira a una velocidad determinada, dependiendo de nuestra preferencia. Este cabezal puede rotar muy rápido, gracias a las baterías o las pilas que lleva consigo, permitiendo que el punto pueda verse como una línea horizontal completa.

Y ESO NO ES TODO…

Hay que tener en cuenta que este tipo de niveles rotativos tienen la ventaja de poder inclinar el cabezal rotatorio, traduciéndose en la capacidad de generar planos inclinados (para trabajos con líneas oblicuas) o también planos totalmente verticales.

Todos los niveles rotativos deben estar bien nivelados antes de comenzar a funcionar, y esto puede hacerse de manera manual o automática.

Accesorios de los niveles láser rotativos

En el mercado existen diferentes láser rotativos y pueden incluirse diferentes accesorios que puedan potenciar las utilidades de este aparato como por ejemplo:

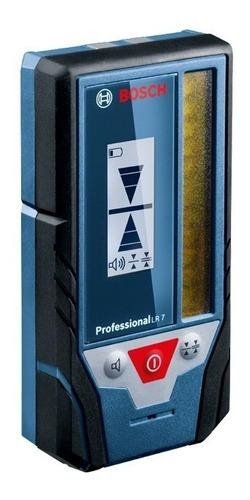

• Receptor laser: Este se utiliza para los trabajos en interiores donde las distancias sean muy largas o en exteriores bajo la luz del sol. Este pequeño detector tiene el objetivo de cuadruplicar el alcance del nivel. Este dispositivo se coloca en estantes o reglas graduadas mediante un imán, y permite captar el rayo laser que emerge del nivel hasta distancias de 50 a 250 metros.

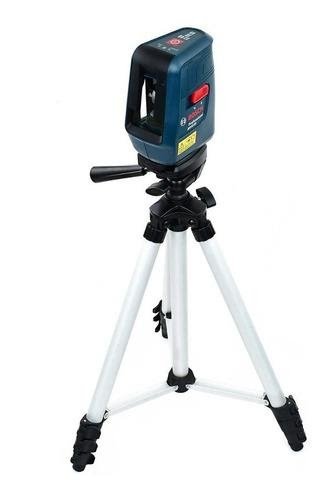

• Trípode: Para quienes trabajan en exteriores o en espacios abiertos, este accesorio es muy importante para poder nivelar bien cuando se necesita que la línea laser este un poco elevada.

• Soporte mural o de pared: Este accesorio permite colocar el nivel a la pared utilizando un potente imán. Este accesorio se utiliza para trabajos en alturas, como colocación de techos o cuando el terreno es tan inestable que no lo podemos utilizar como soporte.

Existen muchos más accesorios que pueden encontrar en el mercado, pero estos son los que con frecuencia suelen ser más utilizados y prácticos.

¿Para qué utilizamos un nivel láser rotativo? ¿En qué proyectos puedo utilizar un nivel láser de 360º?

Este tipo de niveles son herramientas que permiten sustituir a la gran mayoría de aparatos de nivelación tradicionales como el nivel de manguera, reflectómetros, plomadas y en algunos casos niveles ópticos. Si bien esta herramienta no se puede comparar con un topógrafo, no es de extrañar que se puedan realizar algunas funciones mucho más rápido.

Al ser una herramienta que puede tomar muchos roles, los costos disminuyen mucho, al igual que los tiempos del trabajo.

A continuación, vamos a mostrarte algunas de las acciones que puedes hacer con este tipo de nivel rotatorio.

Nivelación Horizontal

Esta es la función más común. Cuando nos encontremos en el exterior o en interiores con distancias muy amplias, lo que debemos hacer es colocar el nivel a ras de suelo o encima de un trípode. Una vez listo, nos dirigimos hacia una de las paredes donde el láser debería chocar. Si no ves el láser debido a que la distancia es muy larga, entonces debes utilizar el receptor, el cual lo colocamos sobre la pared, he iremos moviéndolo hacia arriba o hacia abajo hasta que escuchemos un pitido intermitente, lo que indica que el láser está apuntando sobre él. Movemos el receptor hasta que no haya ningún desfase (pitido continuo) y marcamos sobre la pared donde se supone tiene que ir la línea laser nivelada.

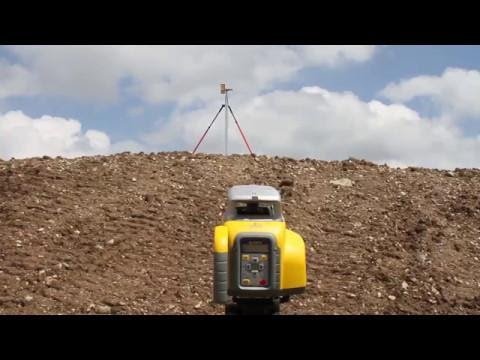

Calcular hundimientos o elevaciones de un terreno

Para ello, colocamos el nivel en el trípode y lo colocamos en la zona más alta del terreno a nivelar. Una vez listo y encendido, tomamos el receptor y lo unimos a una regla, nos colocamos a unos 2 metros de distancia del nivel y medimos a qué altura la línea laser choca contra el receptor. Con esa misma medida, entonces nos vamos al punto más alejado del terreno.

Lo ideal sería que, al apoyar la regla en el suelo, el receptor indique que está recibiendo la señar del nivel, lo que quiere decir que no existe ningún desnivel del terreno. Sin embargo, lo que suele ocurrir es que se necesita variar la altura del receptor hasta que suene nuevamente. Si da una altura mayor significa que el terreno está hundido, si la altura es menor, entonces el terreno está elevado.

Esto se debe hacer en varios puntos aleatorios del terreno para saber donde hay elevaciones o depresiones de la superficie y tener en cuenta en qué zonas se necesita más o menos hormigón.

Calcular rámpas y pendientes con un nivel láser rotativo

Para ello, ponemos el nivel láser rotativo en el trípode y lo colocamos en la zona más alta del terreno a nivelar, con el eje X apuntando hacia la pendiente. Una vez listo y encendido, presionamos el botón de inclinación, luego tomamos el receptor y lo unimos a una regla de medición, nos colocamos junto al nivel y ponemos el receptor a cero (al mismo nivel que el cabezal láser) luego nos vamos al punto más bajo del terreno y presionamos dos veces el botón de ajuste (dependiendo del tipo de nivel que tengas) esto hace que el nivel se incline hacia abajo hasta encontrar el receptor. Mientras el nivel está buscando al receptor, este emitirá un pitido intermitente, una vez que encuentre al receptor, el pitido será continuo.

El resultado será una cifra en porcentaje negativa, significa que el terreno tiene pendiente hacia abajo, si la cifra o resultado es positivo, entonces el terreno está elevado.

Crear una pendiente a una inclinación determinada

¿Qué pasa si quiero una pendiente determinada, en caso de que queramos un descenso más suave?

Para ello, tomamos el nivel laser y lo posicionamos en la cúspide de la pendiente que queremos realizar. Luego nos ponemos de nuevo junto al nivel láser y lo colocamos a cero, luego tenemos que utilizar los botones de más y menos del receptor y poner la pendiente que queramos. Una vez determinada la pendiente, nos vamos a dos metros de distancia hacia abajo en la pendiente y subimos el receptor atado a la regla, hasta que encuentre el nivel, una vez que el receptor emita un pitido continuo, entonces marcamos en una estaca clavada en el suelo, esa medida, que estará a la pendiente que previamente ajustamos en el receptor.

Al unir todos estos puntos (marca sobre las estacas), la línea resultante es la altura donde debe estar el cemento para que la pendiente tenga la inclinación determinada.

Nivelación vertical

La alineación vertical se utiliza sobre todo para alineación de fachadas y para colocar columnas a plomo correctamente. Para utilizar esta configuración vertical, lo que debemos hacer es colocar el nivel láser en forma vertical, luego medimos con una regla la distancia que queremos nuestra fachada del muro o pared. Para ello tenemos que clavar en la pared una estaca donde poder marcar la distancia donde va a ir la fachada. Esta estaca debe estar en el extremo opuesto más alejada de donde se encuentra el nivel láser.

Tomamos el nivel y colocamos el punto del láser sobre la marca realizada. Seguidamente, tomamos el receptor y nos desplazamos un metro (puntos aleatorios) desde el nivel laser y hacemos otra marca en una nueva estaca. Esta vez solo utilizaremos el receptor para medir la distancia entre la pared y la fachada ya que el laser esta en posición vertical con la primera marca que hemos realizado anteriormente. Este proceso debemos realizarlo varias veces entre el nivel y el extremo opuesto (primera marca).

Así es como conseguimos una linea recta vertical entre dos puntos de una pared aunque esta esté desnivelada.

Tipos de niveles láser rotativos que puedes comprar en Amazon

Estos son algunos de los modelos de niveles que puedes encontrar. Te mencionamos sus características:

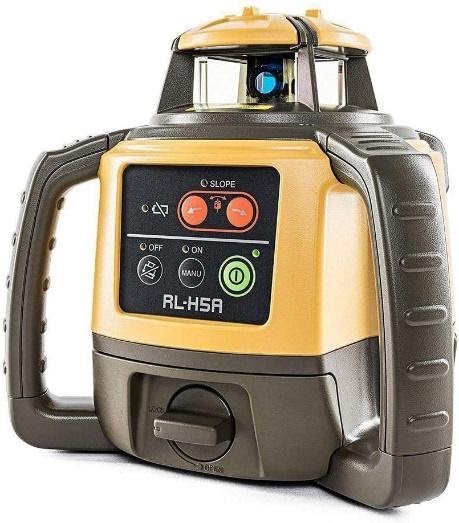

Autonivel rotativo TOPCON R-H5A

Con un alcance de 2600 pies (792 metros), este nivel puede autonivelarse con + o – 5º de inclinación. Es ideal para trabajos de pendiente como en la instalación de tuberías, sistemas sépticos o drenaje.

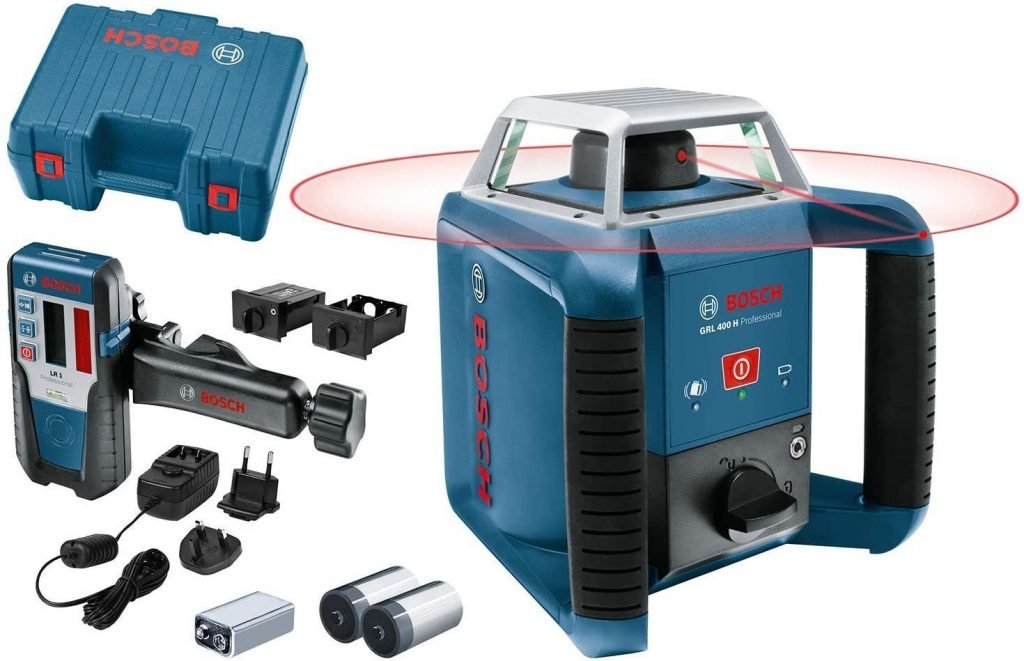

Nivel Láser rotativo giratorio Bosch Professional GRL 400H

Alcance de diámetro de 400 metros. Este equipo incluye accesorios como trípode, regla regulada, baterías, receptor láser, por ende es un sistema de herramientas muy completo para iniciar a trabajar directamente.

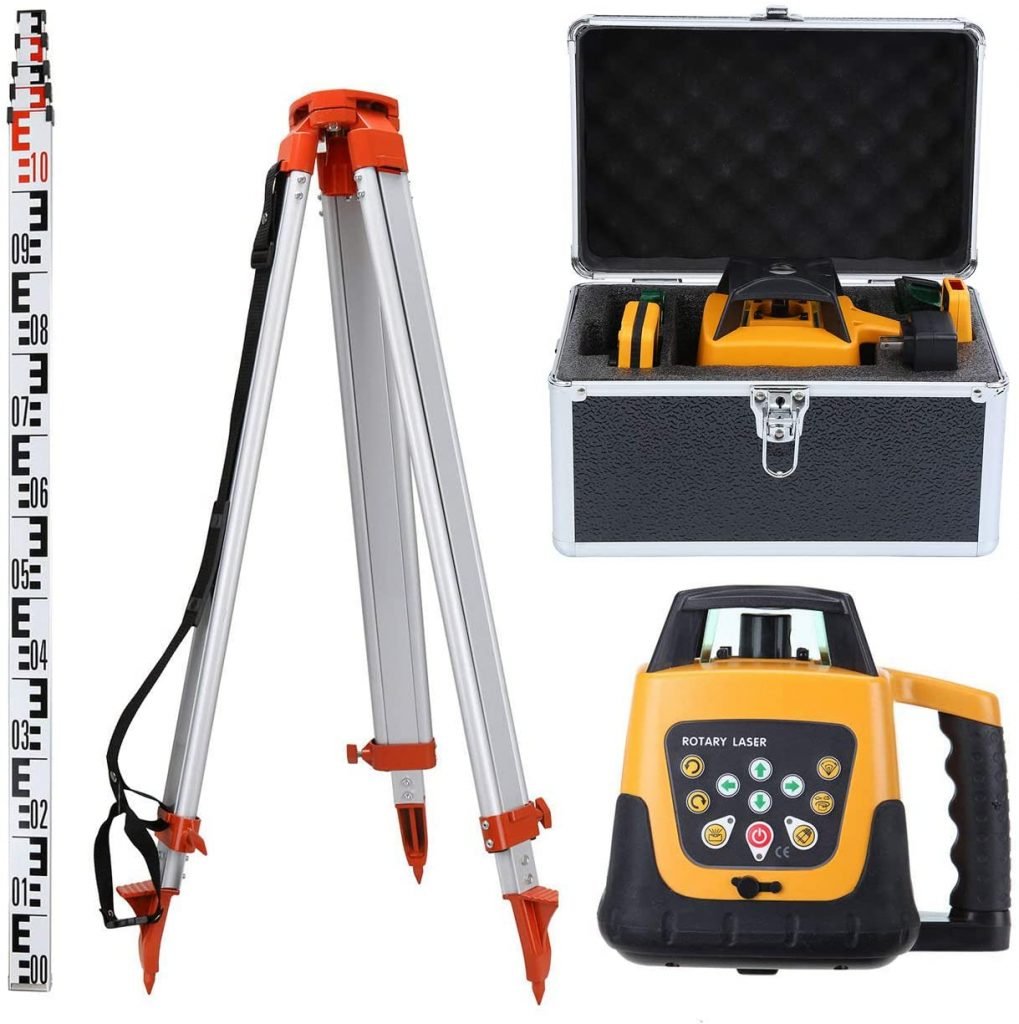

Nivel láser rotativo RIGGEYARD

Con 500 metros de rango, este nivel autonivelante puede producir tanto luz roja como luz verde en el haz de luz. Todas las funciones pueden utilizarse con el mando a distancia de 20 metros. Además también se incluyen los accesorios dentro de un maletín robusto.

Más accesorios para niveles láser rotativos

Si posees ya un nivel rotativo, puedes encontrar los accesorios para ampliar las funciones del mismo, a continuación te dejamos una lista con los accesorios más vendidos:

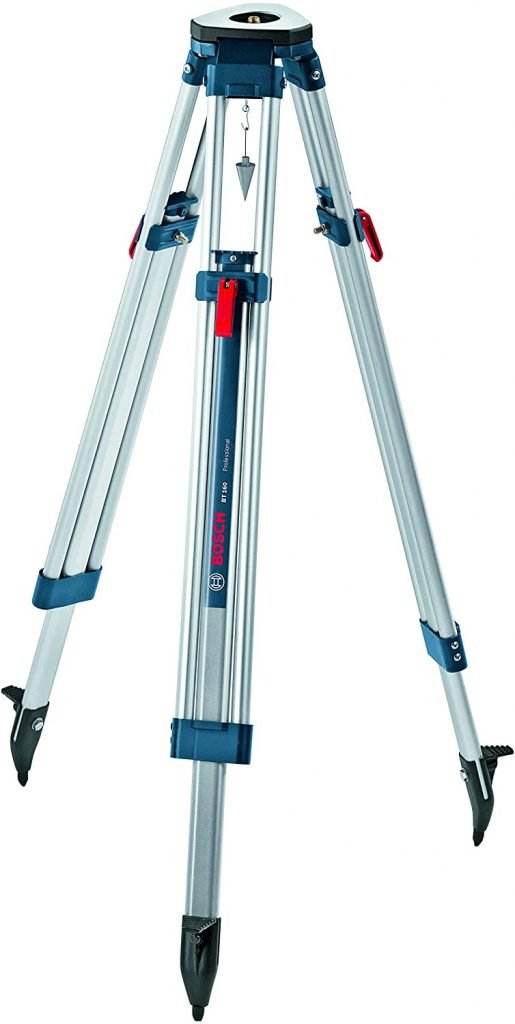

• Trípode para niveles BT 160 de la marca BOSCH:

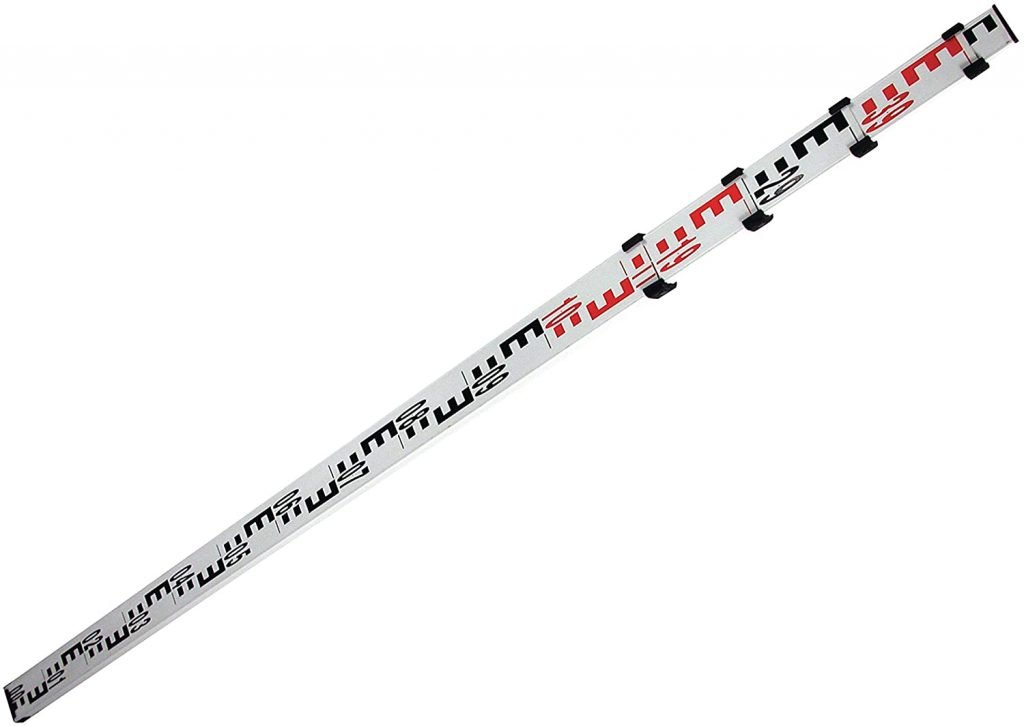

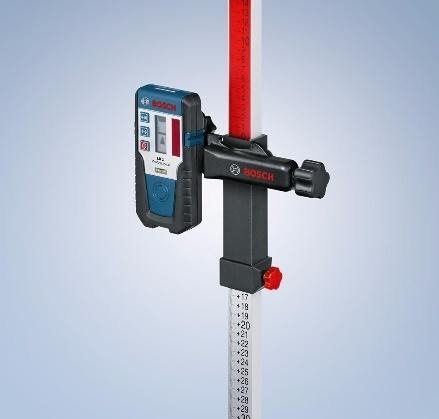

• Regla de medición para receptores láser:

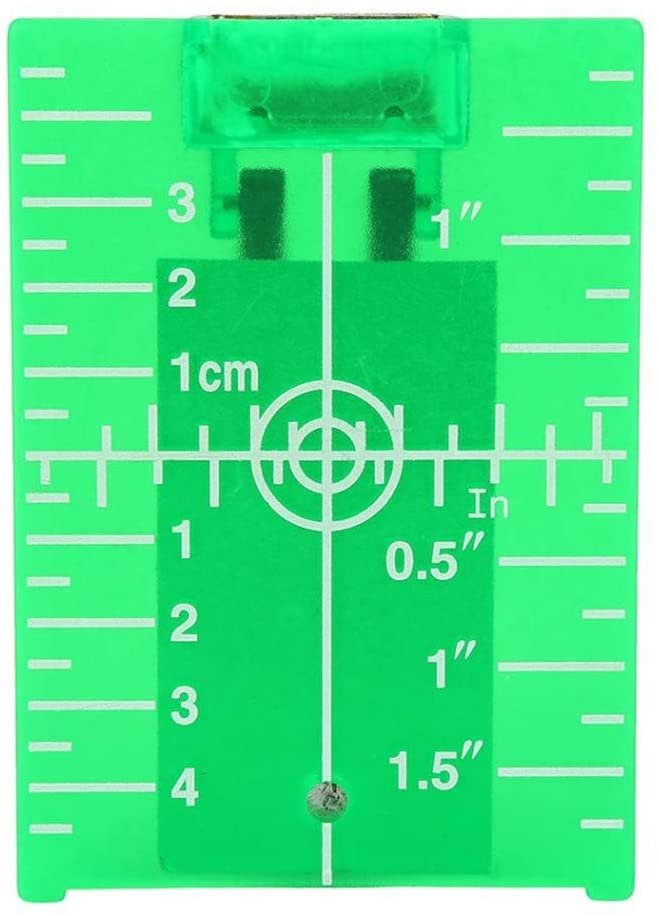

• Placa objetivo: Este es un accesorio que permite poder ver el láser a distancias alejadas y poder medir deniveles.

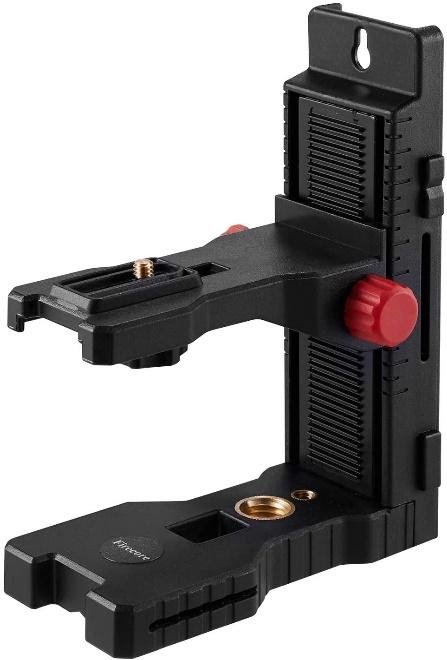

• Soporte nivel láser universal magnético: Este accesorio permite colocar el nivel a cualquier soporte metálico de manera precisa y segura.
